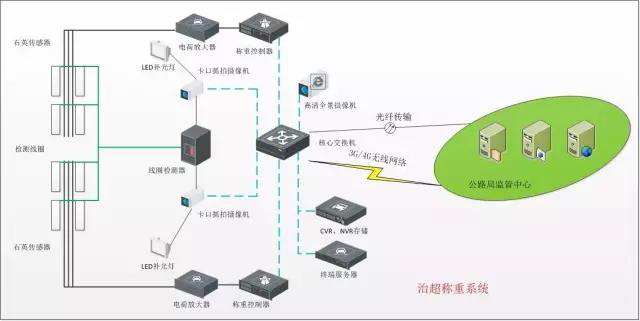

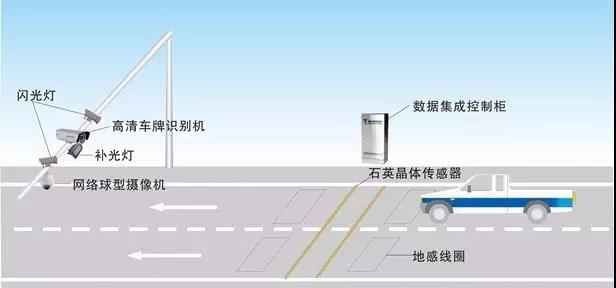

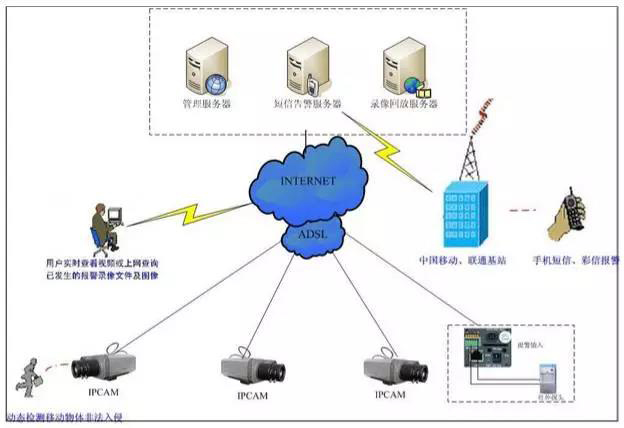

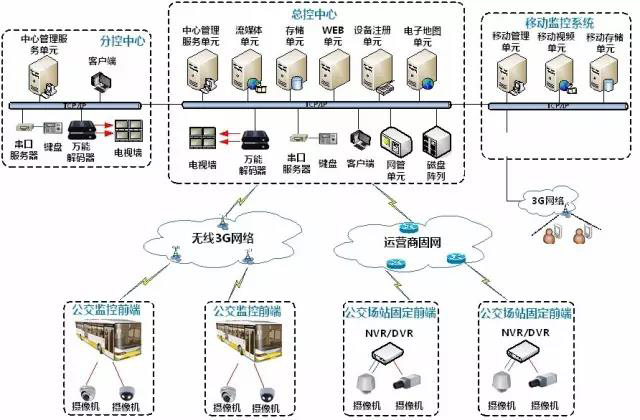

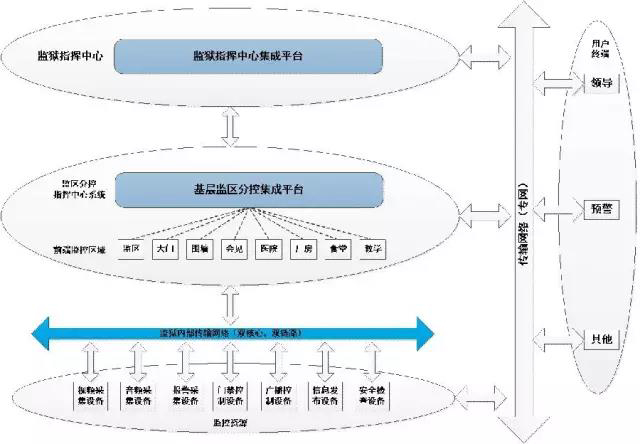

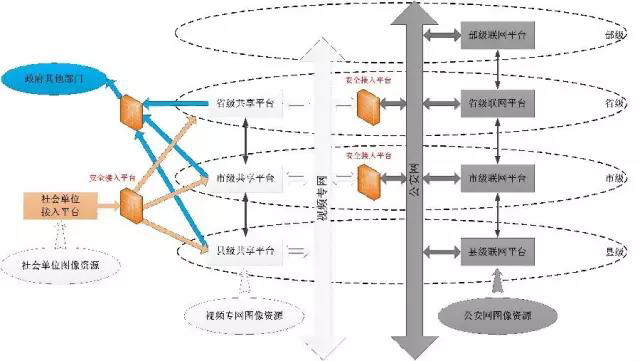

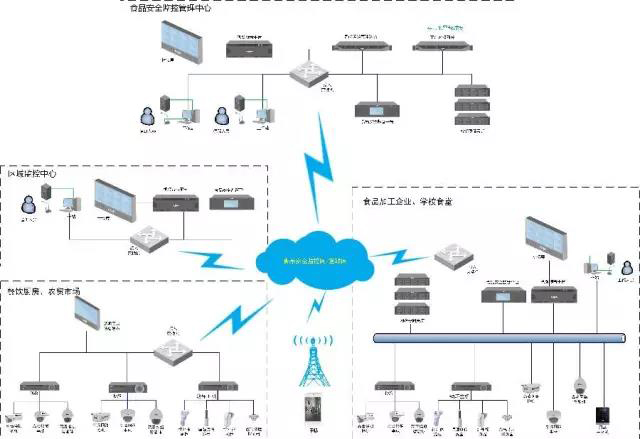

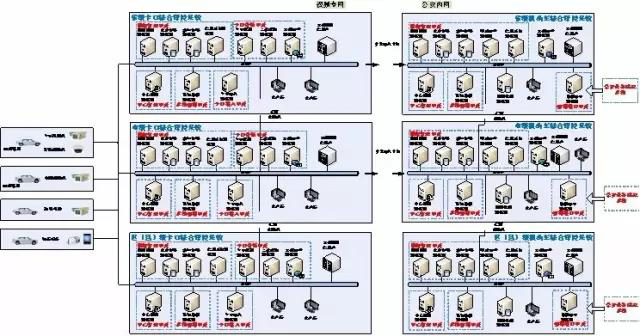

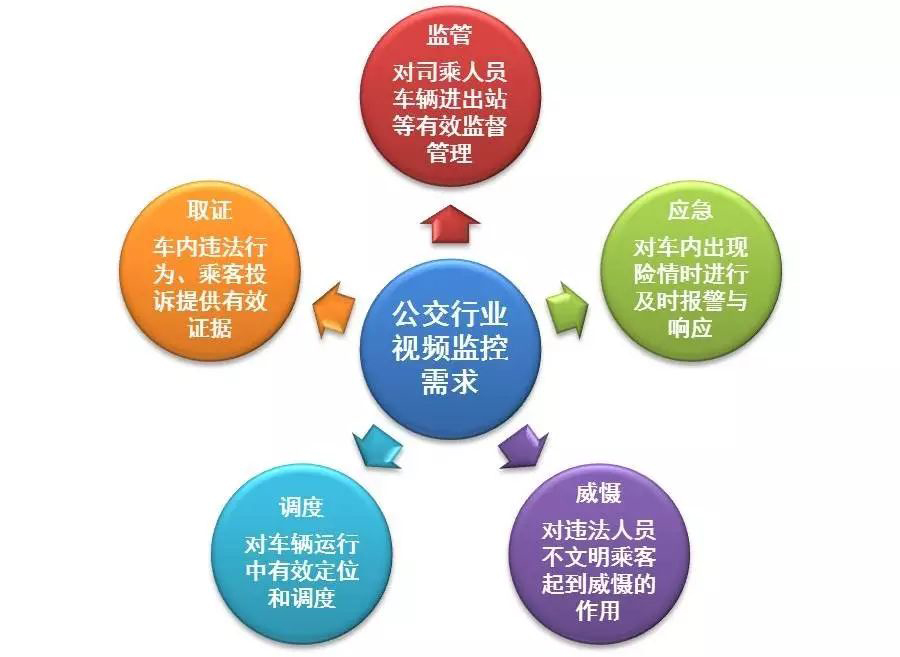

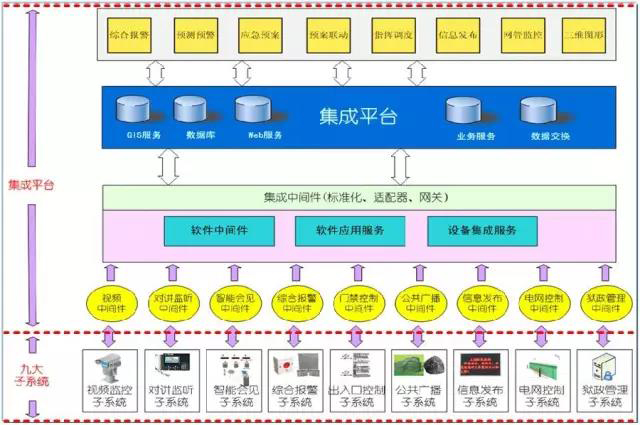

如何快速的了解一個系統解決方案？看拓?fù)鋱D。拓?fù)鋱D可以體現整個系統的架構組成，我們搜集了10個系統解決方案，每個方案都有拓?fù)鋱D，非常適合新手學習。一、公安交通視頻管理應用平臺解決方案?公安交通視頻管理應用平臺解決方案是針對各級交通部門視頻管理應用的整體解決方案。交通視頻管理應用平臺主要包括卡口綜合管控系統、機動車綜合管控系統兩大系統。系統拓?fù)鋱D： 二、公共交通行業視頻解決方案?公交行業對于視頻監控系統應用的需求主要體現在以下五個方面： 系統架構三、中小商鋪監控解決方案?從系統結構方面分析，主要有4個部分為：DDNS服務器、中心錄像服務器、短信報警服務器、中心管理服務器。系統拓?fù)鋱D：四、監管行業視頻解決方案?監獄是收容和關押各類犯人的重要場所，其風險等級和防護等級非常高，必須對重點區域進行監控和防范，通常包括：監區、大門、圍墻、醫院、廠房、食堂和教舍等。系統組成系統集成架構圖系統邏輯架構圖 五、食品安全監管解決方案?食品安全監管解決方案是將最新的視頻處理技術、傳感技術、高清顯示技術、計算機技術、網絡通信技術、智能交互控制系統融為一體的智能解決方案，可廣泛應用于學校食堂、個體餐飲企業、食品加工企業、農貿市場等多種場合。食品安全監管解決方案架構方案主要由監控管理中心、區域監控中心和前端采集系統三部分構成。六、公路一體化自動治超系統解決方案 公路一體化自動治超系統包括高速自動預檢和聯網管理平臺。 高速自動預檢通過在路面部署高精度石英稱重設備，實現高速不停車自動稱重，并結合抓拍系統對通行車輛進行抓拍識別，對超載嫌疑車輛把車牌號碼在LED信息屏上顯示，告知駕駛員進入治超站復檢。超載嫌疑車輛在治超站精檢稱重臺上進行整車靜態稱重，檢測信息上傳至精檢計算機，作為執法依據。 聯網管理平臺通過把合理布點的多套治超站系統聯網，能夠?qū)Τ蕹d嫌疑車輛通過車輛號碼進行聯網搜索布控，并能輸出統計報表。通過開放數據接口，實現與交警和運管的數據共享，能夠?qū)Τd車輛進行分工治理，起到長期的威懾作用。 系統拓?fù)鋱D： 七、高速公路視頻解決方案高速公路具有車流量大、車流速度快等特點，高速公路監控系統是保障高速公路被有效管理和維護的可靠手段，因此要求監控系統能對整條高速公路進行全方位、多功能的監視和控制，以便運營管理者能對高速公路運營路況實時地、全面地了解和掌控，實現及時地向公眾發布高速公路路況信息等。解決方案八、鐵路電源及環境監控系統解決方案?適用于鐵路通信站、中間站、移動通信基站、直放站、衛星地面站、鐵路信息機房等各類有人/無人值守機房電源及機房環境遠程監控。主要監控需求包括：端局通信電源、空調設備、溫濕度、煙霧、水侵、紅外、門磁/門禁、玻璃破碎、燈控等。鐵路電源及環境監控系統結構拓?fù)鋱D 九、“三網三平臺”解決方案在“平安城市”建設中，通過社會資源網、視頻專網、公安網的搭建，整合社會視頻接入平臺、視頻共享平臺、視頻聯網平臺，構成具有影響力的“三網三平臺”。三網三平臺解決方案真正做到了事前防控、事中指揮、事后研判，可幫助協調各部門、各警種的工作任務，促進公安機關對視頻圖像信息的聯網共享和綜合應用，提高社會公共安全領域的技術與裝備水平，推動公安工作方式由人力支撐型向科技支撐型轉換。 系統總體框架 系統組成 縱向四級聯網架構：部、省、市、區縣，橫向三網三平臺：社會、共享、聯網。 系統總體拓?fù)鋱D十、智慧煉化安防系統解決方案?為了開啟煉化廠智能工廠管理新思維，最終實現煉化廠“智能、高效、安全、可靠”運行的目標，需構建一套適應煉化廠現代化管理的一體化管理系統，以現代信息技術為支撐，實現網絡互聯互通、信息資源共享，對園區的人員、設施進行全方位管理，滿足分控中心現場管理、總控中心全局監管、管理人員移動辦公的需求。系統架構圖如下：
系統總體框架
